La normativa sísmica chilena, liderada por la NCh433.Of1996 Mod.2012, exige un conocimiento detallado del subsuelo en ciudades de alta complejidad tectónica como Concepción. La tomografía sísmica de refracción y reflexión es la herramienta geofísica que permite obtener ese modelo de velocidades de onda P y S sin perturbar el terreno. En una región donde la cuenca del río Biobío se encuentra con depósitos marinos y la influencia del subducción de la placa de Nazca es cotidiana, no basta con un sondeo puntual. Un perfil sísmico 2D revela la geometría de las capas, la profundidad del basamento rocoso y posibles paleocanales ocultos. Hemos aplicado esta técnica en proyectos de edificación en altura y en la ampliación de infraestructura portuaria, porque la velocidad de corte (Vs) es un parámetro directo para clasificar el suelo sísmico según el decreto supremo 61. Comprender la respuesta dinámica del suelo en Concepción empieza por una imagen sísmica clara del subsuelo, y es ahí donde la tomografía marca la diferencia frente a métodos de investigación convencionales.
La tomografía sísmica convierte un perfil geofísico en un modelo de decisión ingenieril, revelando la profundidad del basamento rocoso bajo los suelos blandos de Concepción.
Descripción del proceso
Concepción alberga a más de 220.000 habitantes en su comuna y se asienta sobre una geología que combina terrazas fluviales y suelos finos de origen estuarino, un escenario que cobró dramática relevancia durante el terremoto del 27 de febrero de 2010. Lo que más vemos en nuestra experiencia es que la variabilidad lateral en estos depósitos es enorme: en pocos metros se puede pasar de un estrato competente a un lente de arcilla blanda. La tomografía sísmica de refracción mapea esa transición mediante el trazado de rayos sísmicos, generando un perfil continuo del subsuelo. La modalidad de reflexión, por su parte, alcanza mayores profundidades para identificar la interfaz suelo-roca, un dato crítico para el diseño de fundaciones profundas. La combinación de ambas técnicas, procesada con algoritmos de inversión robusta, nos entrega una tomografía de alta fidelidad. Para una caracterización geotécnica integral del sitio, este método se complementa de forma natural con un
ensayo MASW que proporciona el perfil unidimensional de Vs, y en zonas donde se requiere verificar la competencia de un estrato específico, los
sondajes SPT permiten correlacionar la velocidad sísmica con el número de golpes.
Aspectos locales

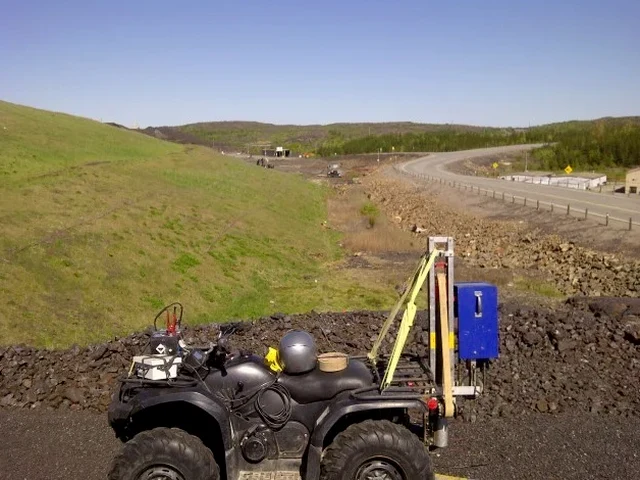

La interacción entre la humedad característica del clima costero de Concepción y los suelos limo-arcillosos de la cuenca crea condiciones donde la atenuación de la señal sísmica puede ser más alta de lo previsto. Esta atenuación, si no se modela correctamente, deriva en una subestimación del espesor de los estratos blandos y, por lo tanto, en un cálculo erróneo del periodo fundamental del suelo. El riesgo técnico no está en la ejecución del ensayo, sino en la interpretación: un perfil de refracción mal calibrado puede ocultar una capa de baja velocidad o una zona de falla cubierta. Por eso, la adquisición de datos en campo incluye configuraciones de tendido largo y apilamiento de golpes para mejorar la relación señal-ruido en entornos urbanos con vibración ambiental. Un modelo tomográfico deficiente conduce a diseños de estabilidad de taludes que no consideran la verdadera profundidad del plano de debilidad, o a fundaciones que no alcanzan el estrato competente, con consecuencias graves en una zona sísmica como la Región del Biobío.
FAQ
¿Qué diferencia a la tomografía sísmica de refracción de un ensayo MASW en Concepción?
La tomografía de refracción genera un modelo 2D de la distribución de velocidades de onda P a lo largo de un perfil, mostrando la geometría de las capas y la topografía del basamento rocoso. El MASW, en cambio, entrega un perfil unidimensional de la velocidad de onda S (Vs) bajo un punto específico. En la práctica, para un proyecto en Concepción, la refracción mapea cambios laterales (como paleocanales del río Biobío) y el MASW afina la clasificación sísmica del suelo en la vertical del sondeo.
¿Hasta qué profundidad puede investigar una tomografía sísmica en suelos urbanos?
La profundidad de investigación depende de la longitud del tendido de geófonos y de la energía de la fuente. En Concepción, con un tendido de 115 metros y un martillo de 8 kg, la refracción suele alcanzar entre 25 y 35 metros de profundidad en suelos blandos. La reflexión sísmica de alta resolución, utilizando un mayor offset, puede llegar a mapear reflectores a más de 100 metros, lo que es útil para identificar la interfaz con el basamento en zonas donde los sedimentos son muy potentes.
¿Cuál es el rango de inversión para un estudio de tomografía sísmica en la región del Biobío?
La inversión para un estudio de tomografía sísmica de refracción y reflexión en Concepción se sitúa típicamente entre $1.464.000 y $2.827.000, dependiendo de la longitud total del perfil, el número de tendidos y la complejidad del procesamiento requerido para el modelo final.
¿Cómo se procesan los datos de refracción sísmica para obtener la tomografía?
Los datos de campo se someten a un procesamiento que incluye la lectura de primeros arribos, la corrección topográfica del perfil y un proceso de inversión tomográfica iterativa. A diferencia del método tradicional de tiempos de intercepto, la inversión tomográfica no asume capas planas, por lo que es capaz de resolver cambios laterales de velocidad y topografías irregulares del basamento, algo común bajo los depósitos aluviales de Concepción.
