Concepción, asentada sobre la cuenca sedimentaria del río Biobío y a solo 115 kilómetros del epicentro del terremoto del 27F de 2010, es una ciudad donde la densidad del suelo de fundación no es un parámetro teórico: es la línea que separa una estructura operativa de una clausurada. Trabajamos en terrenos que van desde arenas sueltas en San Pedro de la Paz hasta arcillas limosas en el casco central, y en todos ellos la verificación de la compactación con el ensayo de densidad de campo mediante cono de arena es la trazabilidad que exige la NCh 1508 para garantizar que una platea o un relleno estructural no se asiente diferencialmente. El método sigue la norma NCh 1516 / AASHTO T-191, y lo ejecutamos con personal que conoce la variabilidad litológica de cada sector de la intercomuna. Para obras viales que requieren correlación de soporte, complementamos este control con el ensayo de CBR en laboratorio y así aseguramos que la subrasante cumpla desde el primer metro cúbico compactado.
En Concepción, un relleno mal compactado se traduce en asientos diferenciales visibles en menos de dos temporadas de lluvia: el cono de arena es la verificación que no admite atajos.
Descripción del proceso

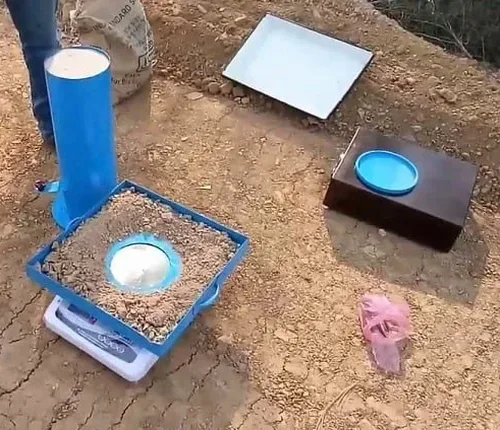

La diferencia de comportamiento entre un suelo en la planicie aluvial del Biobío y uno en los cerros de Talcahuano es abismal: mientras en la zona baja predominan arenas finas con presencia de napa freática alta, en los sectores elevados aparecen perfiles residuales con bloques. El ensayo de densidad de campo con cono de arena se adapta a ambos escenarios porque no depende de fuentes radiactivas ni de sensores electrónicos que se descalibran con la humedad ambiente de Concepción, que promedia un 78% anual. Nuestro procedimiento incluye: calibración de la arena Ottawa 20-30 en laboratorio propio, excavación manual del punto con extracción de muestra inalterada representativa, pesaje con balanza de precisión 0.1 g en terreno, y determinación inmediata del contenido de humedad con Speedy o secado al horno portátil. El dato que entregamos —densidad seca in situ, grado de compactación respecto al Proctor de control— es vinculante para la recepción municipal de obras, y lo respaldamos con la trazabilidad metrológica de un laboratorio acreditado bajo ISO 17025.
Aspectos locales
En la ampliación de una planta de procesos en el sector de Coronel, el contratista dio por aprobado un relleno de 1.5 metros con un control visual y una pasada de rodillo liso. A los tres meses, con las primeras lluvias intensas del invierno penquista, la losa de la nave principal presentó fisuras de 3 mm y desniveles que excedían la tolerancia de la NCh 2369 para equipos rotativos. La causa fue un grado de compactación real del 82% en zonas donde la especificación exigía 95% del Proctor Modificado. El error no estuvo en la maquinaria: estuvo en omitir el control de densidad de campo con método destructivo directo. El cono de arena no miente, y en suelos con presencia de pumicita o cenizas volcánicas, comunes en el perfil geotécnico de la región del Biobío, los métodos nucleares pueden sobreestimar la densidad seca por interferencia mineralógica. Un ensayo directo y normado evita sobrecostos de remediación que fácilmente quintuplican el valor del control original.
FAQ
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Concepción?
El costo por punto de ensayo de densidad de campo con cono de arena en la zona de Concepción varía entre $43.000 y $71.000, dependiendo de la cantidad de puntos a ejecutar en la misma jornada, la accesibilidad al sitio y si se requiere determinación de humedad in situ por método de horno portátil o Speedy. Para lotes de más de 15 puntos aplicamos tarifa diferenciada por economía de escala en el desplazamiento del equipo técnico.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear para medir compactación?
El cono de arena es un método destructivo directo que mide la densidad seca mediante la excavación de un punto, el pesaje del material extraído y la medición del volumen con arena calibrada. El densímetro nuclear es indirecto y mide por retrodispersión de partículas. En suelos volcánicos o con alta humedad, frecuentes en Concepción, el cono de arena es más confiable porque no sufre interferencia mineralógica ni requiere correcciones por contenido de agua atípico.
¿Con qué frecuencia debo hacer ensayos de densidad de campo durante una obra de relleno?
La NCh 1508 recomienda un mínimo de un ensayo por cada 500 m² de capa compactada, o un ensayo por cada 50 m lineales en zanjas de profundidad mayor a 1.2 metros. En Concepción, donde la humedad del subsuelo puede cambiar drásticamente entre estación seca y lluviosa, sugerimos incrementar la frecuencia a un punto cada 300 m² en capas de subrasante vial para tener trazabilidad suficiente antes de la colocación de base granular.
¿Qué tipo de arena usan para el ensayo y por qué es importante su calibración?
Utilizamos arena Ottawa 20-30, que es una arena silícea de granulometría uniforme y partículas redondeadas, de acuerdo con lo especificado en NCh 1516. Su densidad aparente se calibra semanalmente en nuestro laboratorio de Concepción contra un molde patrón de volumen conocido, y se reemplaza el lote completo si la variación excede el 1%. Una arena mal calibrada o contaminada con finos genera errores sistemáticos en el volumen del agujero y, por tanto, en la densidad calculada.
